АлтайСтройМаш Продукция Линии для производства газобетона Конвейерные линии для производства газобетона Конвейерная линия со скиповым подъемником, производительностью 40 м3

Конвейерная линия со скиповым подъемником, производительностью 40 м3

Цена
2 008 770
11 197 157
251 096 250 сўм
30 439 $
Оставить заявку
  • Перезвоним в течение 15 минут
  • Уточним требования к оборудованию
  • Отправим цены и условия поставки

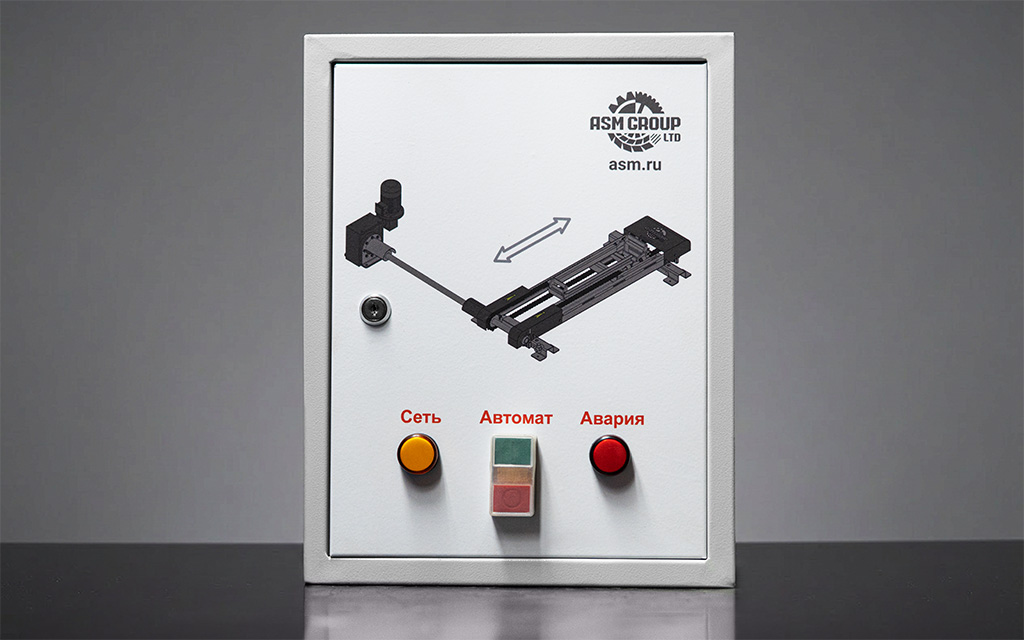

Блок управления толкателем

Блок управления толкателем обеспечивает бесперебойную работу электромеханического толкателя обеспечивая правильный алгоритм его работы.
2 шт.

Борта форм (2,4×0,6×0,3 м на 12 газоблоков) (комплект)

Формы состоят из поддона и съемных боковых и торцевых стенок-бортов. Борта передвижной формы конвейерной линии изготовлены с применением высокоточной лазерной резки и обеспечивают особую герметичность в собранном виде. Данный комплект бортов позволяет в течение 2-3 минут подготовить форму для заливки после снятия готовых изделий с поддона. Рассчитано на заливку 12 блоков стандартного размера 200х300х600мм.

Большого борта 2517×4,6×31
Малого борта 733×4,4×31
Масса (кг) 54
10 шт.

Пенетрометр

Прибор пенетрометр (пластомер) предназначен для определения пластической прочности газобетонного массива и готовности его к этапу резки. Принцип действия основан на способности бетонной смеси сопротивляться проникающему действию конуса.

1 шт.

Передаточная тележка

Передаточная тележка конвейерной линии служит для перемещения поддонов форм между двумя параллельными рельсовыми путями.
2 шт.

Передаточный рельсовый путь

Система передвижения форм в конвейерной линии состоит в основном из основных рельсовых путей и путей для передаточных тележек. Монтаж линии начинается именно с этой части технологической линии по производству газобетона.

12 шт.

Поддоны форм (2,4×0,6×0,3 м на 12 газоблоков) с металлическим дном

Металлическая предвижная форма состоит из боковых и торцевых стенок-бортов с защелками и поддона на колесах. Такой вариант форм позволяет наиболее рационально организовать производство разместив стационарно основные узлы, такие как смесительный узел, резательная установка, прогревочная камера и тд.

Количество рабочих емкостей 1 шт
Объем рабочей емкости 0,43 м3
Габаритные размеры/длина 2464 мм
Габаритные размеры/ширина 684 мм
Габаритные размеры/высота 441 мм
32 шт.

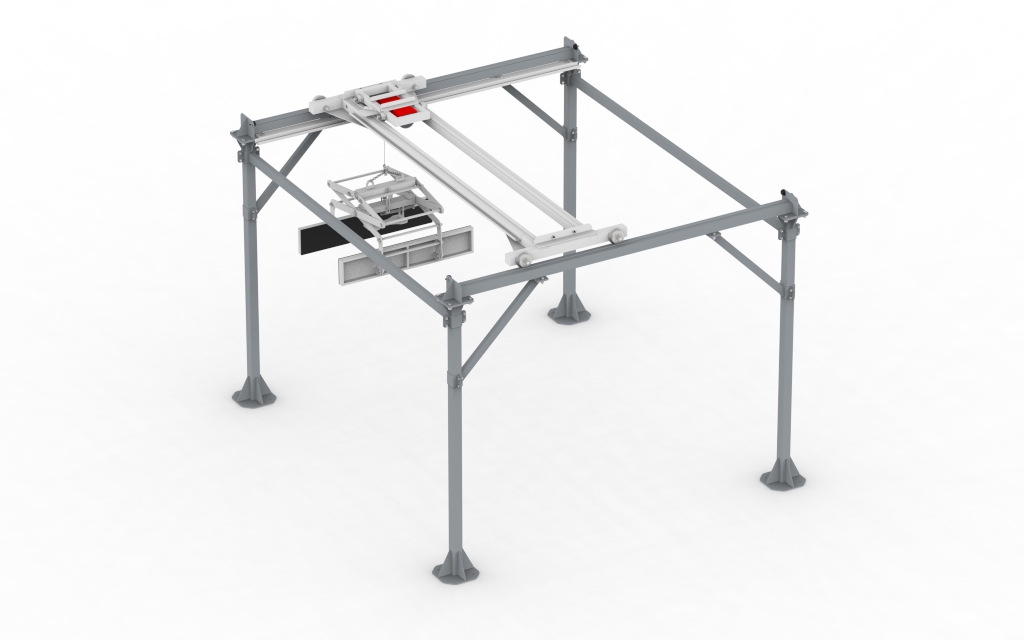

Резательная установка механизированная

Механизированная резка газоблоков АСМ-РМ3 представляет собой струнный резательный станок. Данный станок предназначен для получения отдельных газоблоков нужного размера из массива произведенного газобетона. Резка происходит в момент неполного твердения массы — через 60-120 минут после заливки. Размеры блока оперативно меняются путем смены расстояния между струнами.

1 шт.

Система передвижения (рельсы, опоры, поперечины) (пог. м)

Система передвижения производственной линии состоит из основных рельсовых путей и путей для передаточных тележек. Монтаж линии начинается именно с этой части технологической линии по производству газобетона.

36 шт.

Сито для слива смеси в форму

Применяется для того, чтобы при сливе газобетонной смеси в форму напором не смывало смазку с бортов и предотвратить попадание крупных включений,содержащихся в песке, в форму.

Габаритные размеры/длина 650 мм
Габаритные размеры/ширина 680 мм
Габаритные размеры/высота 315 мм
Размер ячейки 5*5 мм
1 шт.

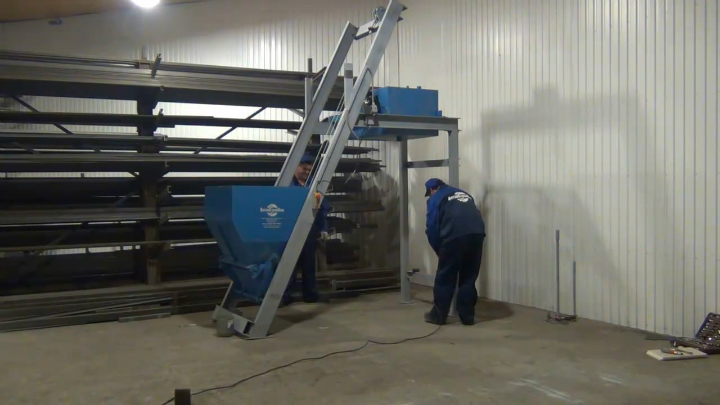

Скиповый подъёмник до 300 кг с весовым терминалом

Скиповый подъемник предназначен для завешивания цемента и наполнителей, подъема их на высоту и загрузки в смеситель-активатор для производства газобетона.
1 шт.

Скребок для снятия горбушки

Скребок позволяет быстро и качественно сделать верхнюю поверхность блоков более ровной и привлекательной для клиентов. Также удаление «горбушки» происходит аккуратнее, и рабочее помещение будет содержаться в чистоте.

Габаритные размеры/длина 453 мм
Габаритные размеры/ширина 790 мм
Габаритные размеры/высота 148 мм
1 шт.

Смеситель для суспензии

Смеситель для суспензии необходим для подготовки газообразователя, в качестве которого чаще всего применяется алюминиевая пудра. Крепится на опоре блока дозаторов или скипового подъемника.

Объем рабочей ёмкости смесителя 5,5 л
Установленная мощность 0,38 кВт
Габаритные размеры/длина 258 мм
Габаритные размеры/ширина 210 мм
Габаритные размеры/высота 450 мм
1 шт.

Смеситель-активатор (0,45 м³)

Смеситель предназначен для приготовления газобетонной смеси плотностью 400-800 кг/м3 из цемента, песка, воды и химических компонентов с последующей заливкой в формы для изготовления блоков. Загрузка компонентов смеси осуществляется через горловины загрузки, люк для загрузки химической смеси и горловины под подачу воды. Далее компоненты перемешиваются с помощью быстровращающегося вала с активатором в баке смесителя. Вращение вала осуществляется электродвигателем. Пройдя цикл перемешивания, смесь сливается в формы через выгрузочный шланг.

Объем рабочей емкости смесителя 400 л
Производительность газобетона до 5 м3/час
Установленная мощность 4 кВт
Габаритные размеры/длина 1300 мм
Габаритные размеры/ширина 960 мм
Габаритные размеры/высота 1910 мм
1 шт.

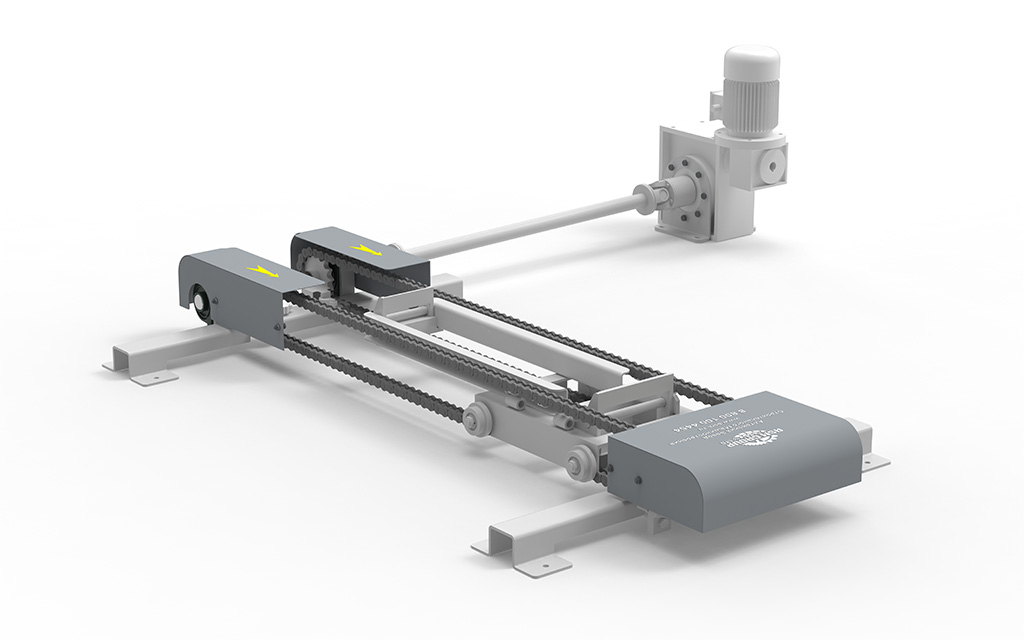

Толкатель электромеханический

Электромеханический толкатель предназначен для плавного перемещения форм в конвейерной линии. Именно плавное перемещение является ключевой особенностью данного толкателя, потому что это позволяет в точности соблюдать требования технологического регламента при производстве неавтоклавного газобетона.
Мощность толкателя 0,75 кВт
Количество проталкиваемых форм не более 50 шт
Ход каретки 855 мм
Габаритные размеры/длина 1869 мм
Габаритные размеры/ширина 2121 мм
Габаритные размеры/высота 578 мм
2 шт.

Шаблон для резки с комплектом пил конвейерной линии, на 12 блоков

Шаблон с пилами предназначен для разрезания газобетонного массива на отдельные блоки. Стандартный шаг для разрезания массива составляет 100 мм, поэтому есть возможность делать стандартные блоки размером 200*300*600 мм, или исходя из потребностей. В комплект пил входит полотно для разрезания массива на блоки и струна для снятия горбушки.

Габаритные размеры/длина 2590 мм
Габаритные размеры/ширина 718 мм
Габаритные размеры/высота 400 мм
1 шт.

Описание

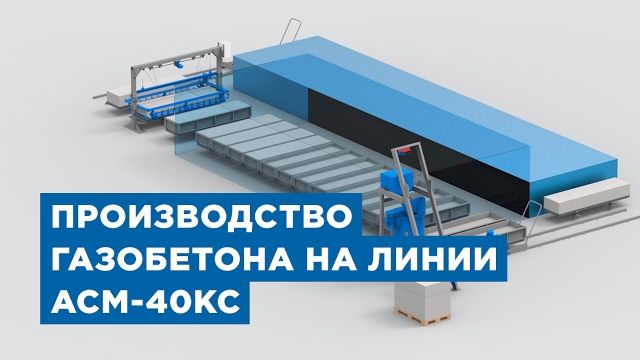

Линия по производству газобетона серии «Конвейерная» со скиповым подъёмником с производительностью до 40 м3 в сутки. Линия состоит из неподвижно стоящего смесителя-активатора, скипового подъёмника с электронным весовым терминалом, передвижных форм, рельсовых путей, толкателей и механической резки.

Комплектация

Блок управления толкателем 2
Борта форм (2,4×0,6×0,3 м на 12 газоблоков) (комплект) 10
Пенетрометр 1
Передаточная тележка 2
Передаточный рельсовый путь 12
Поддоны форм (2,4×0,6×0,3 м на 12 газоблоков) с металлическим дном 32
Резательная установка механизированная 1
Система передвижения (рельсы, опоры, поперечины) (пог. м) 36
Сито для слива смеси в форму 1
Скиповый подъёмник до 300 кг с весовым терминалом 1
Скребок для снятия горбушки 1
Смеситель для суспензии 1
Смеситель-активатор (0,45 м³) 1
Толкатель электромеханический 2
Шаблон для резки с комплектом пил конвейерной линии, на 12 блоков 1

Технические характеристики

Необходимая площадь помещения от 207 м2
Размеры линии 23x8,5x3,3 м
Потребление энергии 15 кВт
Подогрев воды 50-60 °С
Температура в помещении от 15 °С
