АлтайСтройМаш Продукция Линии для производства газобетона Конвейерные линии для производства газобетона Конвейерная линия с автоматизацией, производительностью 200 м3

Конвейерная линия с автоматизацией, производительностью 200 м3

Цена
5 697 970
31 761 260
712 246 250 сўм
86 342 $
Оставить заявку
  • Перезвоним в течение 15 минут
  • Уточним требования к оборудованию
  • Отправим цены и условия поставки

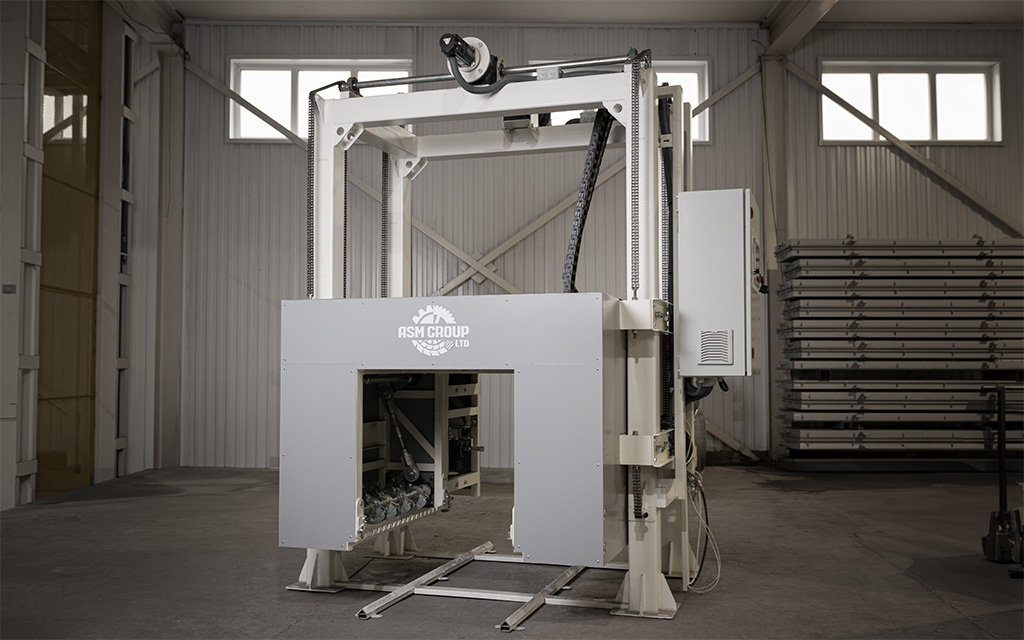

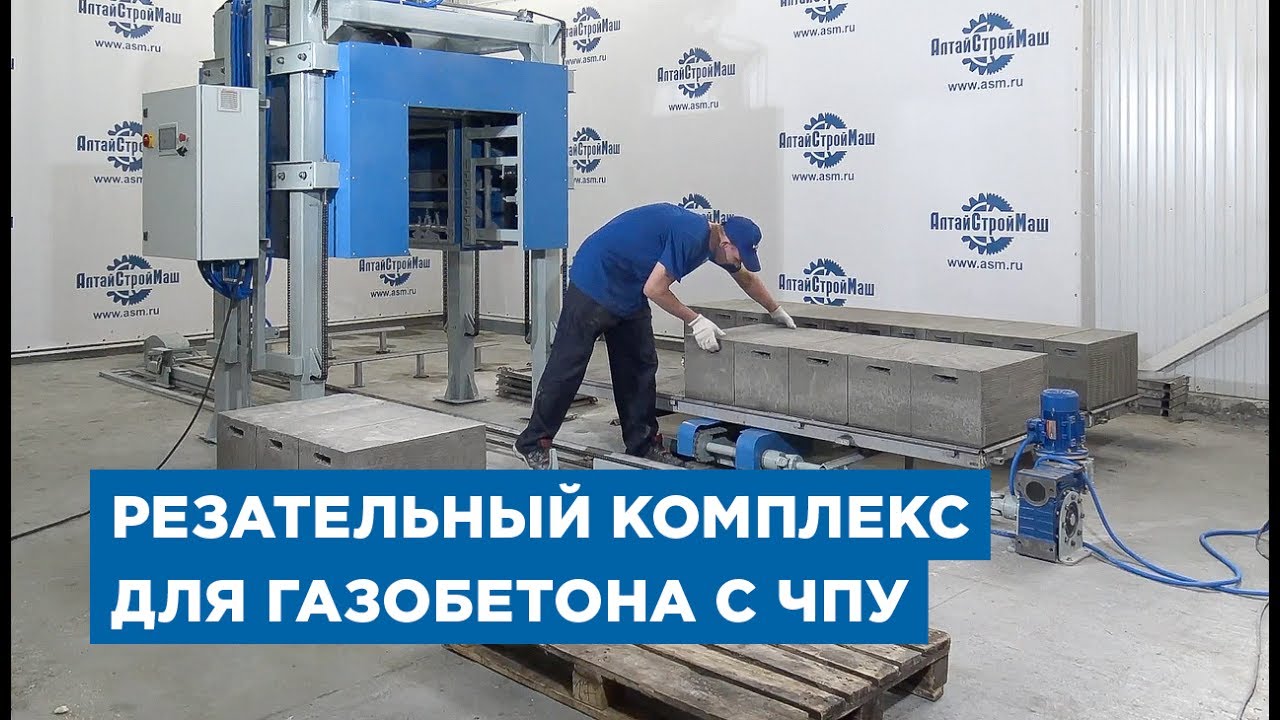

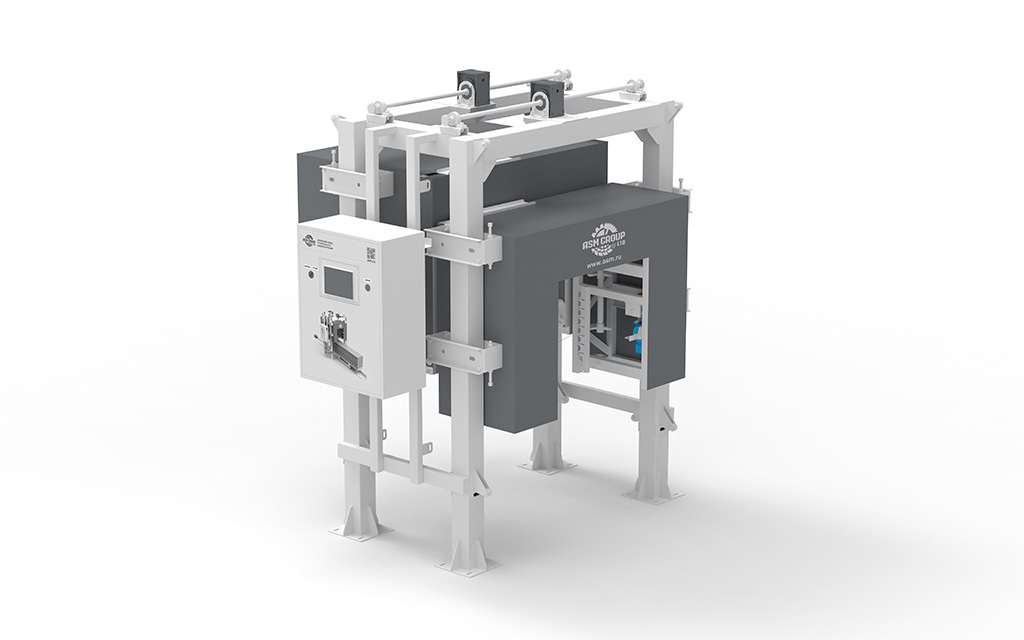

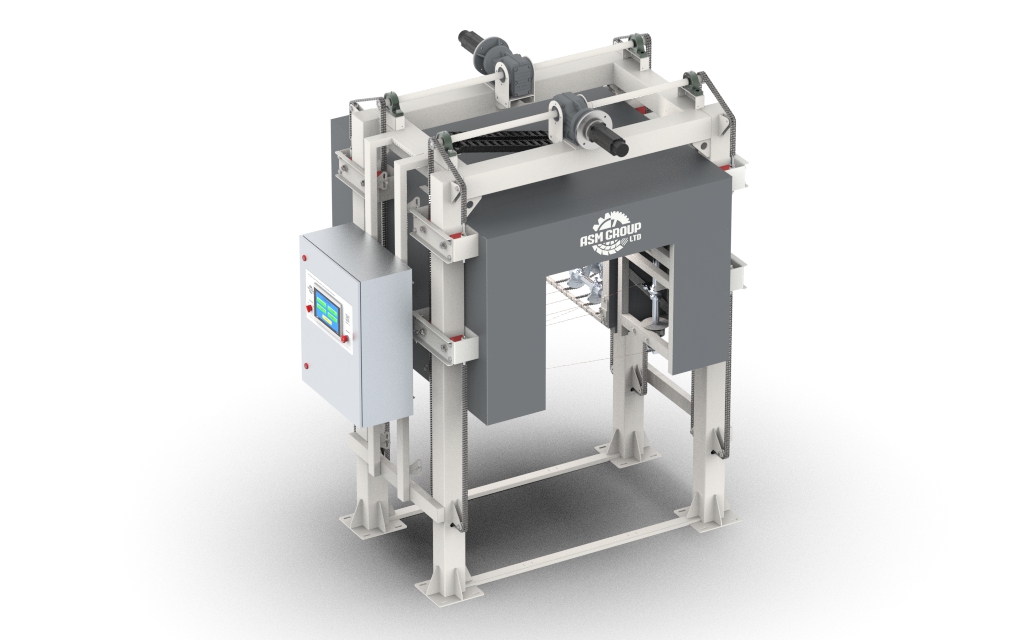

Автоматизированный резательный комплекс РМ-4

Резательный комплекс предназначен для разрезания массивов газобетона на отдельные блоки. Позволяет изготавливать: блоки U-образной формы шириной 200мм, 250мм, 300мм и 400мм, блоки с пазами,  с ручками, а так же осуществляет автоматизированный срез горбушки.







Габаритные размеры/Длина 2155* мм
Габаритные размеры/Ширина 1570 мм
Габаритные размеры/Высота 2475 мм
Мощность 7 кВт
1 шт.

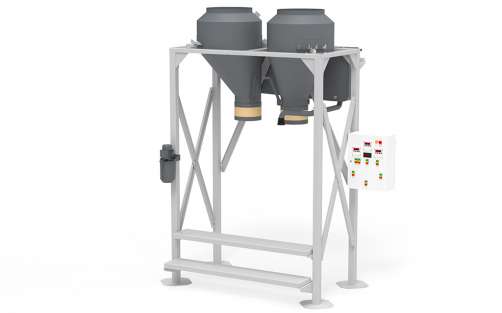

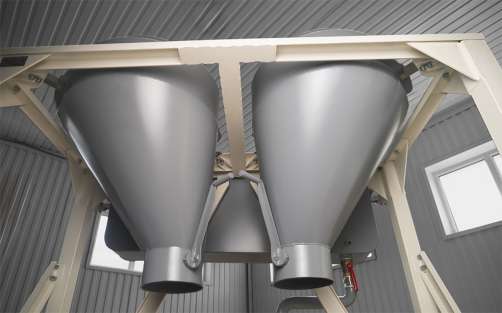

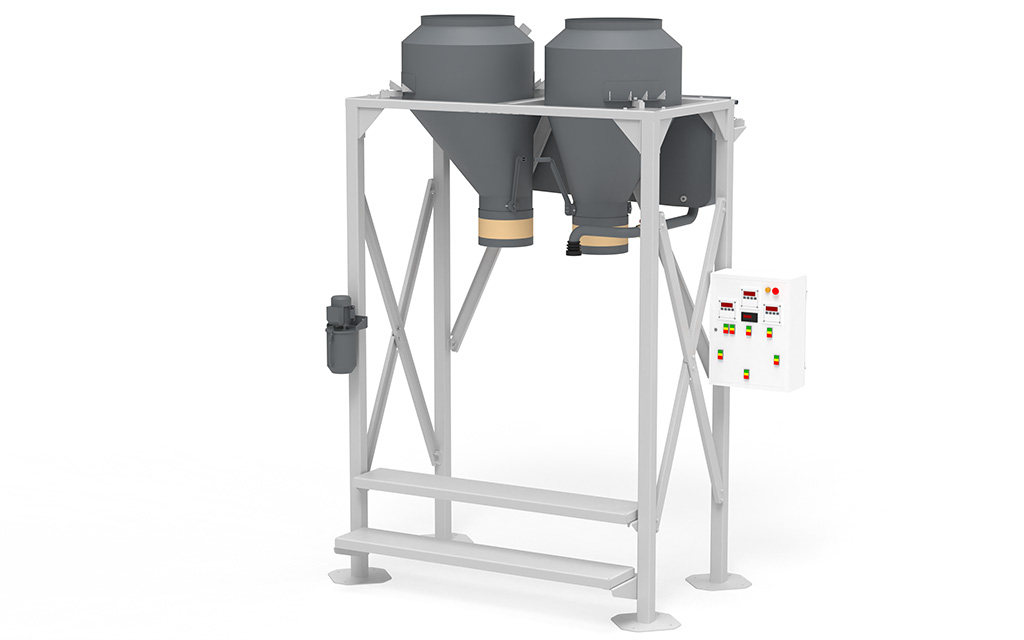

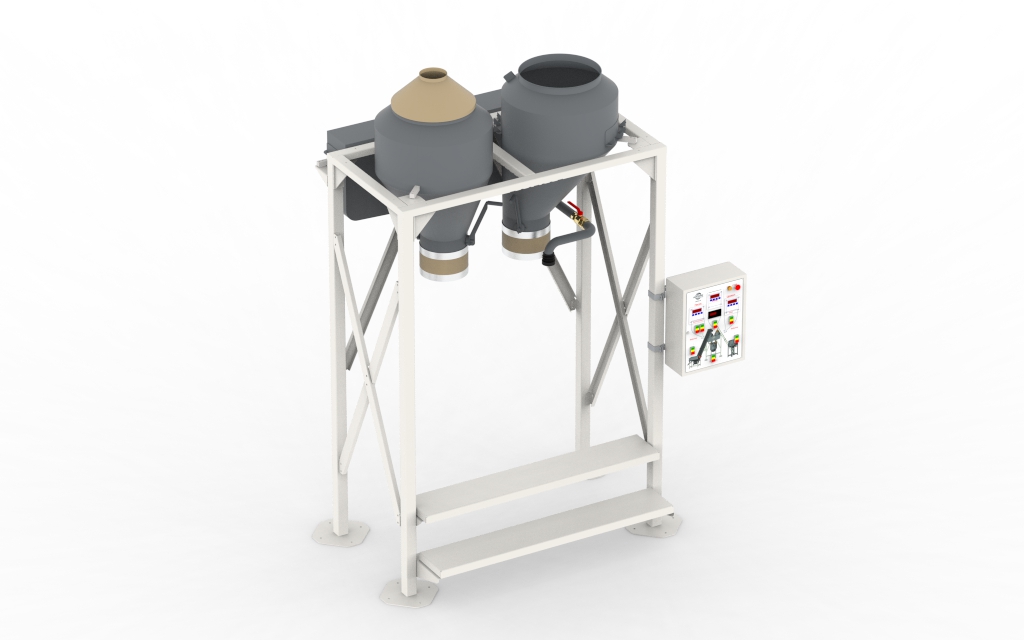

Блок весовых дозаторов на 3 компонента (0,86 м³) (цемент, песок, вода)

Блок дозаторов необходим для взвешивания компонентов в необходимой пропорции. Обеспечивает высокую точность дозирования и как следствие стабильно высокое качество готовой продукции от партии к партии.

1 шт.

Блок управления толкателем

Блок управления толкателем обеспечивает бесперебойную работу электромеханического толкателя обеспечивая правильный алгоритм его работы.
2 шт.

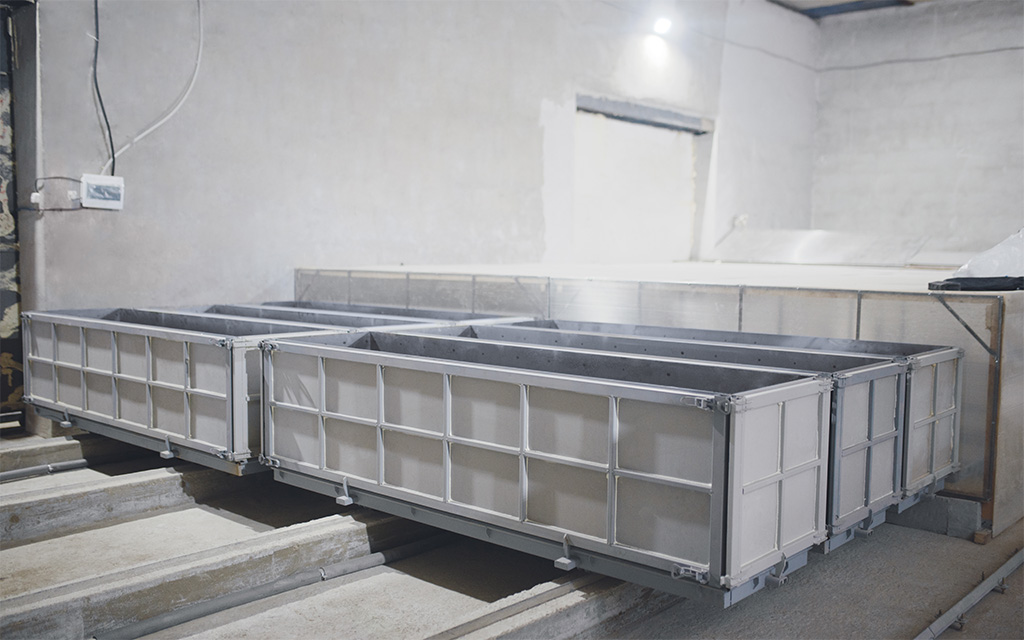

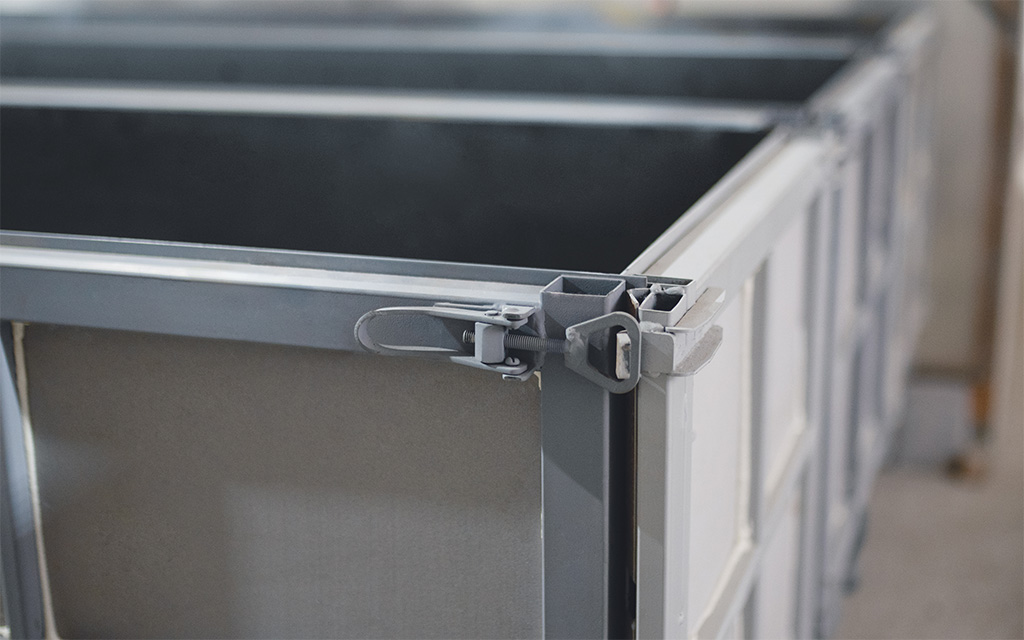

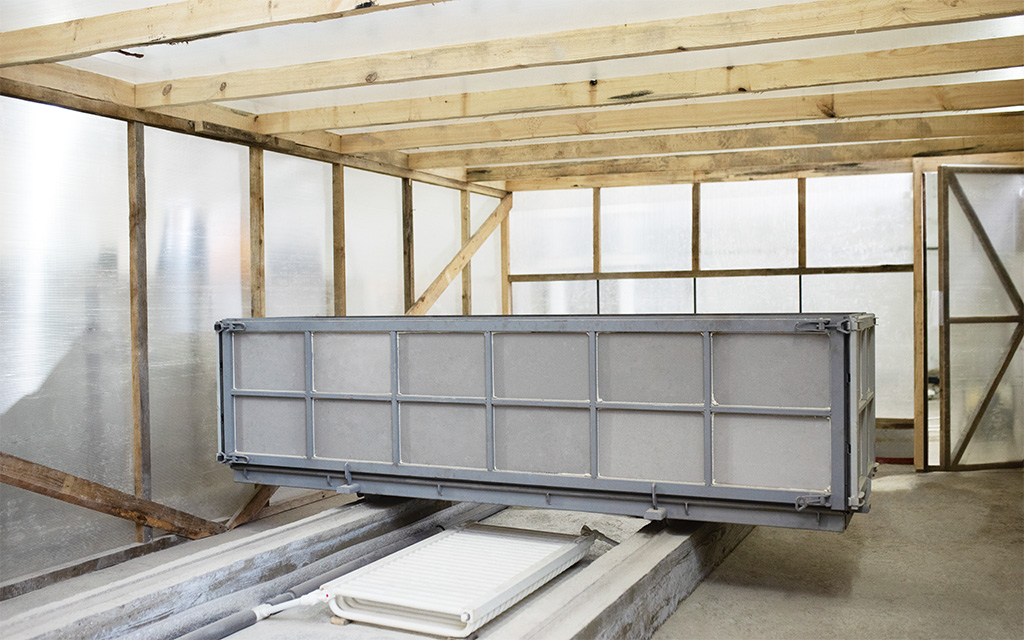

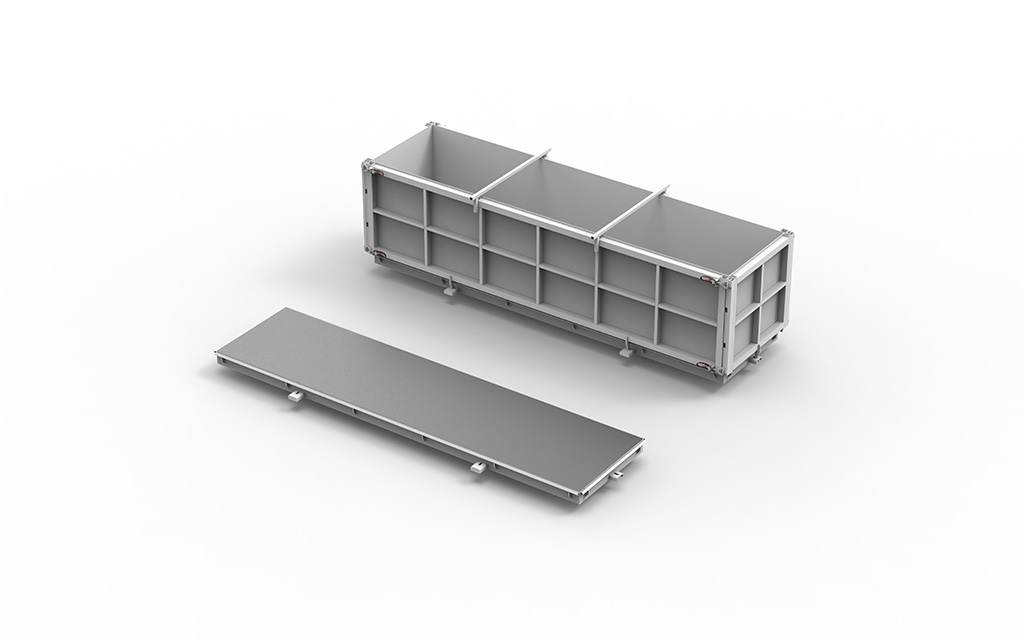

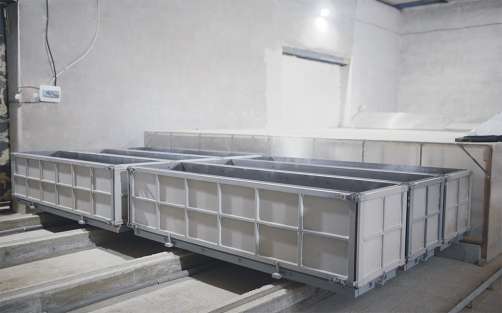

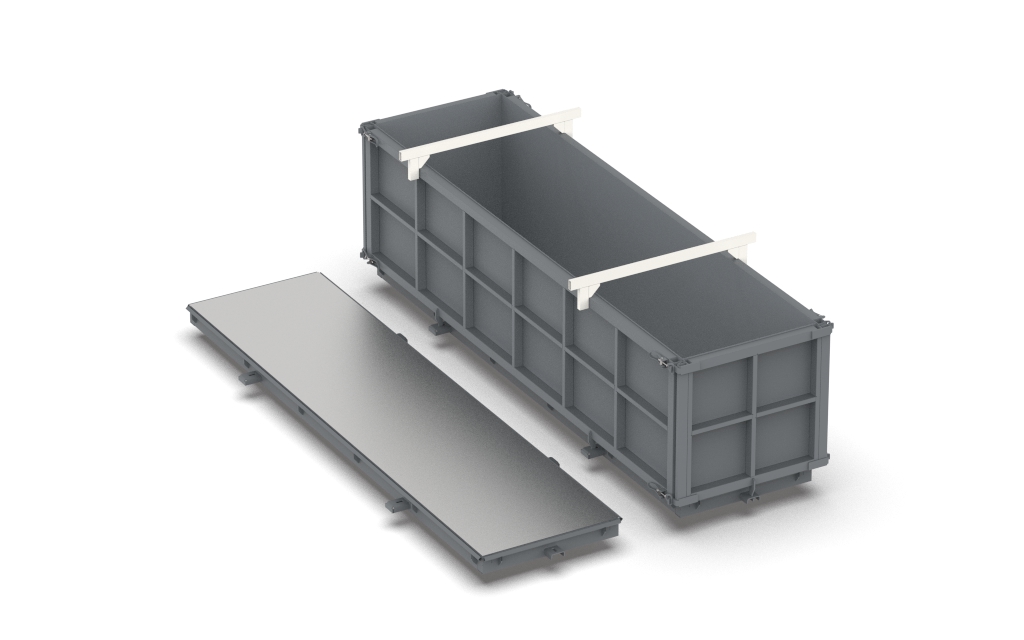

Борта форм (2,4×0,6×0,6 м на 24 газоблока (комплект)

Борта передвижной формы конвейерной линии изготовлены с применением высокоточной лазерной резки и обеспечивают особую герметичность в собранном виде. Данный комплект бортов позволяет в течение 2-3 минут подготовить форму для заливки после снятия готовых изделий с поддона. Рассчитано на заливку 24 блоков стандартного размера 20х30х60см.

Большого борта 2517×4,6×31
Малого борта 733×4,4×31
Масса (кг) 54
25 шт.

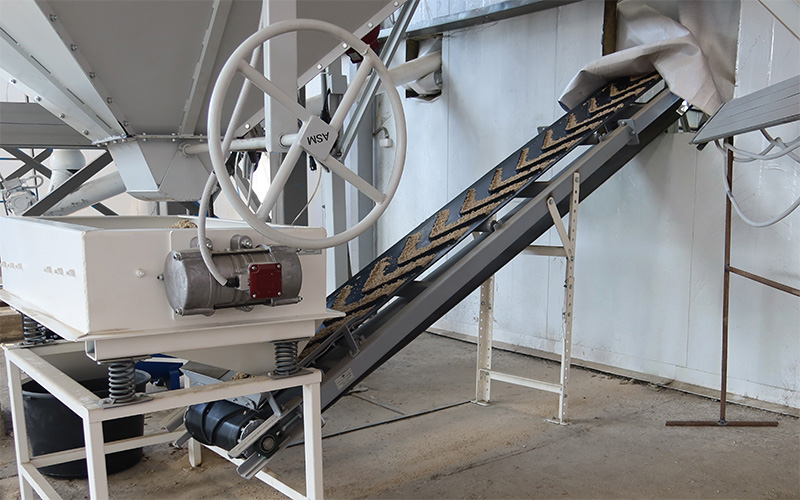

Вибросито АСМ-Вибро

Предназначено для очистки сыпучих материалов (песок и др.) от крупных включений. Особенно важно использование вибросита при производстве газобетона с применением механизированной резки т.к. посторонние включения в газобетонной массе могут помешать получить ровный рез при разрезании массива на отдельные блоки.
Максимальная производительность, при ячейке сита 5мм 2,5 тонн/час
Установленная мощность 0,9 кВт
Напряжение питания 380 В
Габаритные размеры/длина 1790 мм
Габаритные размеры/ширина 1075 мм
Габаритные размеры/высота 1205 мм
1 шт.

Возвратная тележка

Возвратная тележка служит для перемещения бортов на пост заливки.

1 шт.

Возвратный рельсовый путь

Возвратный рельсовый путь служит для возврата тележки с бортами форм на пост заливки.

24 шт.

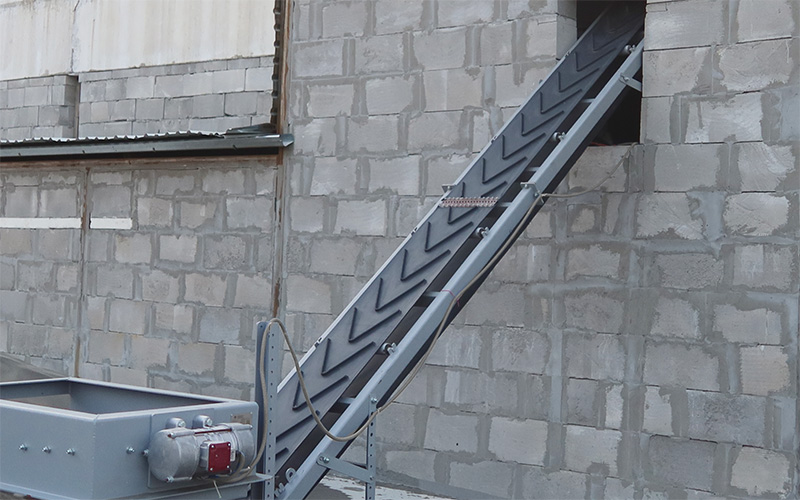

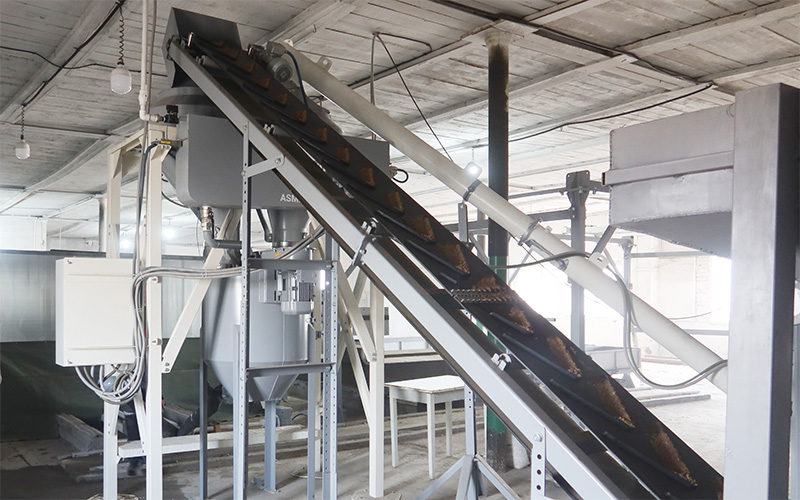

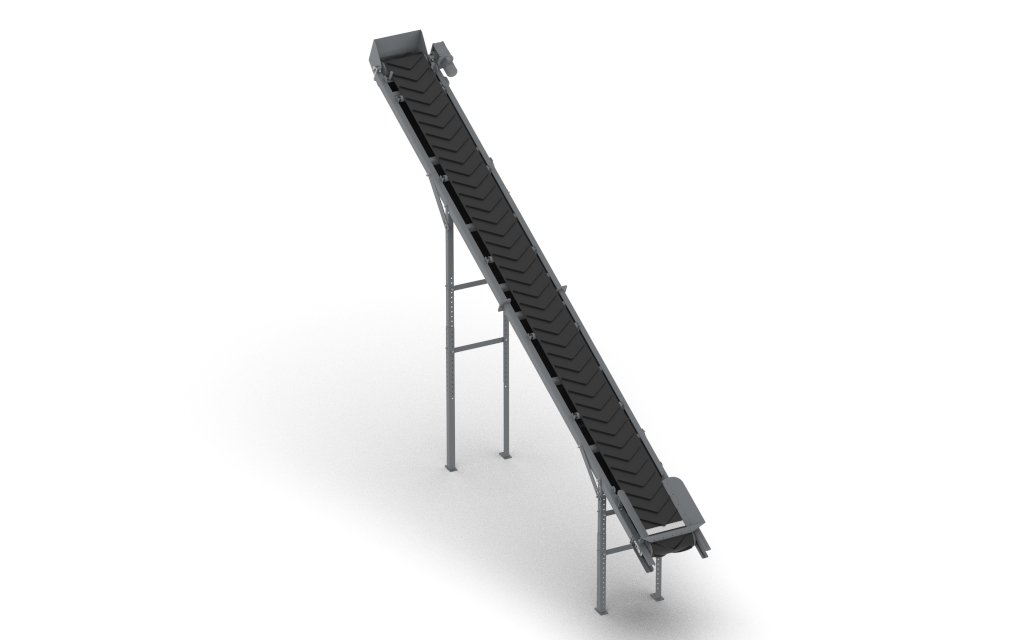

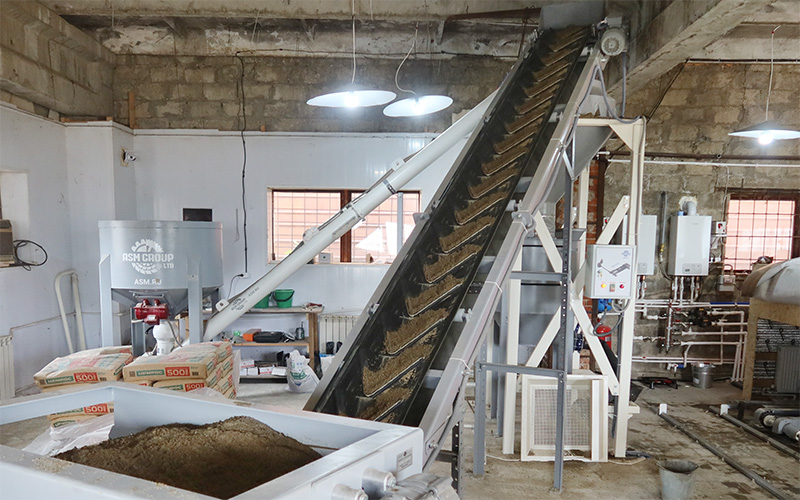

Ленточный транспортер с оребрением (6м)

Ленточный транспортер (стационарный ленточный конвейер) предназначен для транспортирования сыпучих материалов, таких как: песок, гравий, щебень, шлак, уголь и т.д. по горизонтальным, наклонным и комбинированным трассам. Основная область применения в производстве газобетона — автоматизация дозаторов.
1 шт.

Пенетрометр

Прибор пенетрометр (пластомер) предназначен для определения пластической прочности газобетонного массива и готовности его к этапу резки. Принцип действия основан на способности бетонной смеси сопротивляться проникающему действию конуса.

1 шт.

Передаточная тележка

Передаточная тележка конвейерной линии служит для перемещения поддонов форм между двумя параллельными рельсовыми путями.
1 шт.

Передаточный рельсовый путь

Система передвижения форм в конвейерной линии состоит в основном из основных рельсовых путей и путей для передаточных тележек. Монтаж линии начинается именно с этой части технологической линии по производству газобетона.

18 шт.

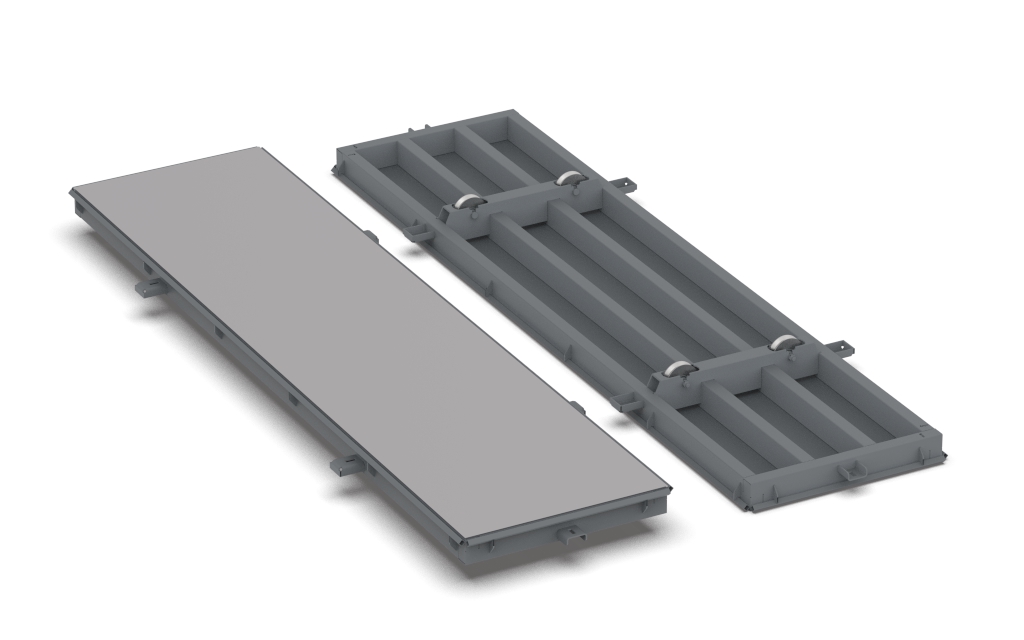

Поддоны форм (2,4×0,6×0,6 м на 24 газоблока) с металлическим дном

Передвижные поддоны форм конвейерной линии позволяют наиболее рационально организовать производство разместив стационарно основные узлы, такие как смесительный узел, резательная установка, прогревочная камер.

78 шт.

Растариватель для цемента

Растариватель представляет собой простое решение для дозирования и подачи цемента. Растариватель оборудован специальными ножами для вспарывания, что позволяет с легкостью использовать его для растарки цемента из мешков БИГ-БЕГОВ.

1 шт.

Система передвижения (рельсы, опоры, поперечины) (пог. м)

Система передвижения производственной линии состоит из основных рельсовых путей и путей для передаточных тележек. Монтаж линии начинается именно с этой части технологической линии по производству газобетона.

66 шт.

Сито для слива смеси в форму

Применяется для того, чтобы при сливе газобетонной смеси в форму напором не смывало смазку с бортов и предотвратить попадание крупных включений,содержащихся в песке, в форму.

Габаритные размеры/длина 650 мм
Габаритные размеры/ширина 680 мм
Габаритные размеры/высота 315 мм
Размер ячейки 5*5 мм
1 шт.

Смеситель для суспензии

Смеситель для суспензии необходим для подготовки газообразователя, в качестве которого чаще всего применяется алюминиевая пудра. Крепится на опоре блока дозаторов или скипового подъемника.

Объем рабочей ёмкости смесителя 5,5 л
Установленная мощность 0,38 кВт
Габаритные размеры/длина 258 мм
Габаритные размеры/ширина 210 мм
Габаритные размеры/высота 450 мм
1 шт.

Смеситель-активатор (0,86 м³)

Смеситель предназначен для приготовления газобетонной смеси плотностью 400 - 800 кг/м3 из цемента, песка, воды, с последующей заливкой в формы (для изготовления блоков).

Смеситель предназначен для стационарной работы в цехе и для эксплуатации в условиях умеренного климата 3-й категории размещения по ГОСТ 15150-69 и не предназначен для работы на строительных объектах.

Длина (мм) 1520
Ширина (мм) 144
Высота (мм) 2124
Производительность газобетона (м3/ч) до 10
Объем рабочей емкости (м3) 0,7
Высота загрузки, не менее (мм) 2150
Установленная мощность (кВт) 5,5
Масса собственная (кг) 305
1 шт.

Толкатель электромеханический

Электромеханический толкатель предназначен для плавного перемещения форм в конвейерной линии. Именно плавное перемещение является ключевой особенностью данного толкателя, потому что это позволяет в точности соблюдать требования технологического регламента при производстве неавтоклавного газобетона.
Мощность толкателя 0,75 кВт
Количество проталкиваемых форм не более 50 шт
Ход каретки 855 мм
Габаритные размеры/длина 1869 мм
Габаритные размеры/ширина 2121 мм
Габаритные размеры/высота 578 мм
1 шт.

Толкатель электромеханический двойной

Двойной электромеханический толкатель предназначен для плавного поочередного перемещения форм в две камеры прогрева конвейерных линий с полной автоматизацией. Также может быть установлен по желанию заказчика, учитывая расстановку узлов линии и размеры помещения.

Габаритные размеры/длина 1950 мм
Габаритные размеры/ширина 580 мм
Габаритные размеры/высота 3445 мм
1 шт.

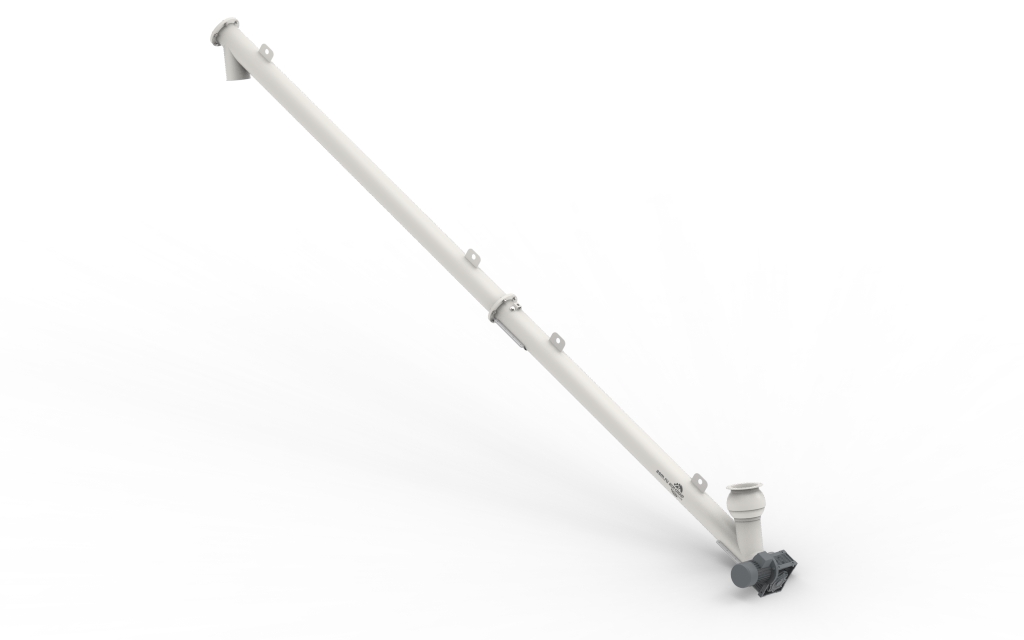

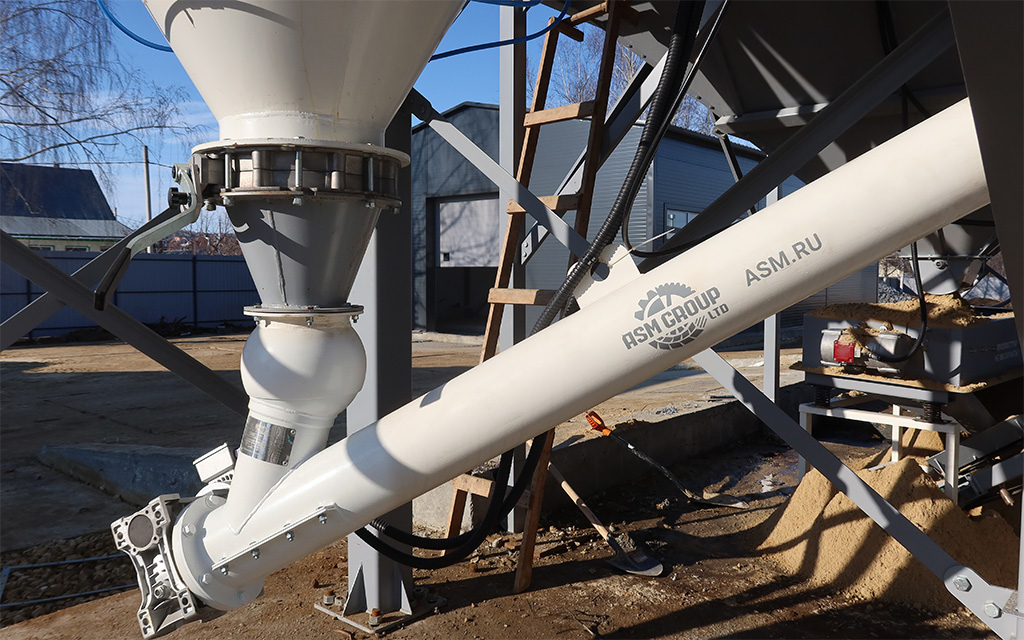

Шнек для цемента (Ø159 мм\5000 мм)

Шнековый транспортер предназначен для горизонтального или наклонного транспортирования пылевидных или зернистых сыпучих материалов. Основная область применения в производстве газобетона – автоматизация дозаторов. Параметры шнекового транспортера всегда индивидуальны и определяются производительностью технологической линии и расстоянием от силоса цемента до дозатора.
Длинна трубы (мм) 5000
Диаметр трубы (мм) 159
Производительность (тонн в час) до 13
Мощность привода (кВт) 4
Угол установки шнека (град) 20-45
Входной патрубок Угол регулируемый
Выходной патрубок (град) 45
1 шт.

Описание

Линия по производству газобетона серии «Конвейерная» с производительностью до 200 м3 в сутки. Линия состоит из неподвижно стоящего смесителя-активатора, блока дозаторов с электронным весовым терминалом, передвижных форм, рельсовых путей, толкателей и автоматизированного резательного комплекса.

Комплектация

Автоматизированный резательный комплекс РМ-4 1
Блок весовых дозаторов на 3 компонента (0,86 м³) (цемент, песок, вода) 1
Блок управления толкателем 2
Борта форм (2,4×0,6×0,6 м на 24 газоблока (комплект) 25
Вибросито АСМ-Вибро 1
Возвратная тележка 1
Возвратный рельсовый путь 24
Ленточный транспортер с оребрением (6м) 1
Пенетрометр 1
Передаточная тележка 1
Передаточный рельсовый путь 18
Поддоны форм (2,4×0,6×0,6 м на 24 газоблока) с металлическим дном 78
Растариватель для цемента 1
Система передвижения (рельсы, опоры, поперечины) (пог. м) 66
Сито для слива смеси в форму 1
Смеситель для суспензии 1
Смеситель-активатор (0,86 м³) 1
Толкатель электромеханический 1
Толкатель электромеханический двойной 1
Шнек для цемента (Ø159 мм\5000 мм) 1

Технические характеристики

Необходимая площадь помещения от 525 м2
Размеры линии 35x12,5x4 м
Потребление энергии 15 кВт
Подогрев воды 50-60 °С
Температура в помещении от 15 °С
