Конвейерная мини линия, производительностью 26 м3

Цена
892 160
4 973 021
111 520 000 сўм
13 519 $
Оставить заявку
  • Перезвоним в течение 15 минут
  • Уточним требования к оборудованию
  • Отправим цены и условия поставки

Борта форм (1,2×0,6×0,3 м на 6 газоблоков) (комплект)

Борта форм серии "Стационарные мини" изготовлены с применением высокоточной лазерной резки и обеспечивают особую герметичность в собранном виде. Данный комплект бортов позволяет в течение 2-3 минут подготовить форму для заливки после снятия готовых изделий с поддона. Рассчитано на заливку 6 блоков стандартного размера 20х30х60см.

13 шт.

Опоры для толкателя

Опора представляет собой металлическую конструкцию для фиксации механического толкателя, с помощью которого передвигаются формы по рельсам к камерам прогрева.

Габаритные размеры/длина 966 мм
Габаритные размеры/ширина 120 мм
Габаритные размеры/высота 119 мм
3 шт.

Пенетрометр

Прибор пенетрометр (пластомер) предназначен для определения пластической прочности газобетонного массива и готовности его к этапу резки. Принцип действия основан на способности бетонной смеси сопротивляться проникающему действию конуса.

1 шт.

Передаточная тележка

Передаточная тележка конвейерной линии служит для перемещения поддонов форм между двумя параллельными рельсовыми путями.
2 шт.

Поддоны форм передвижные (1,2×0,6×0,3 м на 6 газоблоков) с металлическим дном

Металлическая предвижная форма состоит из боковых и торцевых стенок-бортов с защелками и поддона на колесах. Такой вариант форм позволяет наиболее рационально организовать производство разместив стационарно основные узлы, такие как смесительный узел, прогревочная камера и тд.

41 шт.

Рельсовые пути под передаточную тележку

Рельсы представляют собой отрезки швеллера с приваренными к ним пластинами. При помощи анкерных болтов рельсы крепятся к полу перпендикулярно основным рельсам. Обеспечивают перемещение поддона на тележке от камеры предварительного прогрева к основной камере и с поста разгрузки к посту заливки.

12 шт.

Рельсовые пути под формы

Это система передвижения форм в конвейерной линии-мини от смесителя к камерам прогрева и обратно. Монтаж линии начинается именно с этой части технологической линии по производству газобетона.

36 шт.

Сито для слива смеси в форму

Применяется для того, чтобы при сливе газобетонной смеси в форму напором не смывало смазку с бортов и предотвратить попадание крупных включений,содержащихся в песке, в форму.

Габаритные размеры/длина 650 мм
Габаритные размеры/ширина 680 мм
Габаритные размеры/высота 315 мм
Размер ячейки 5*5 мм
1 шт.

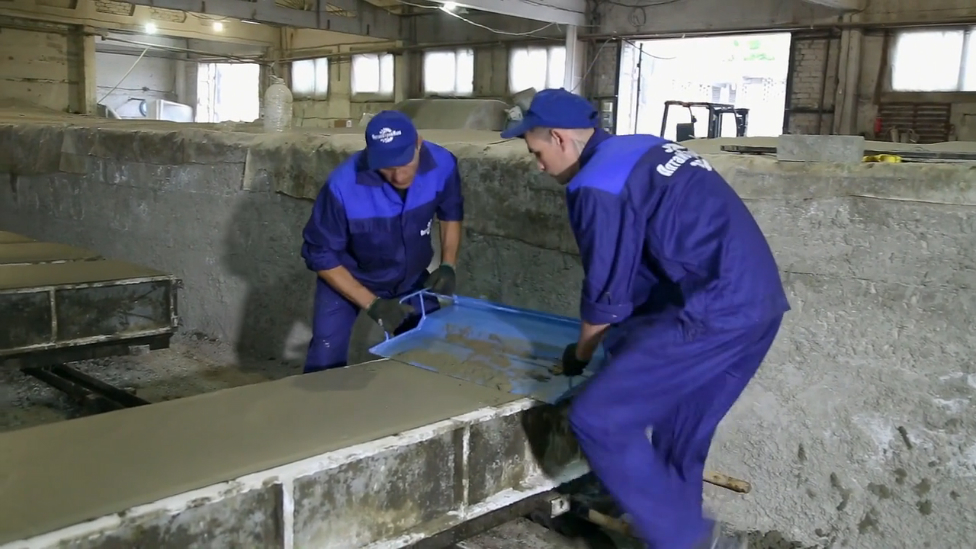

Скребок для снятия горбушки

Скребок позволяет быстро и качественно сделать верхнюю поверхность блоков более ровной и привлекательной для клиентов. Также удаление «горбушки» происходит аккуратнее, и рабочее помещение будет содержаться в чистоте.

Габаритные размеры/длина 453 мм
Габаритные размеры/ширина 790 мм
Габаритные размеры/высота 148 мм
1 шт.

Смеситель для суспензии

Смеситель для суспензии необходим для подготовки газообразователя, в качестве которого чаще всего применяется алюминиевая пудра. Крепится на опоре блока дозаторов или скипового подъемника.

Объем рабочей ёмкости смесителя 5,5 л
Установленная мощность 0,38 кВт
Габаритные размеры/длина 258 мм
Габаритные размеры/ширина 210 мм
Габаритные размеры/высота 450 мм
1 шт.

Смеситель-активатор (0,25 м³)

Смеситель — закрытая неподвижная установка циклического действия. Предназначен для перемешивания газобетонной смеси из цемента, песка, воды и химических компонентов с последующей заливкой в формы для изготовления блоков. Загрузка компонентов осуществляется через загрузочную горловину. Смесь перемешивается с помощью быстровращающегося вала с активатором в неподвижном баке смесителя. Вращение вала осуществляется электродвигателем. В зависимости от напряжения в сети комплектуется на 220В или на 380В. Пройдя цикл перемешивания, смесь сливается в формы через выгрузочный шланг.

Объем рабочей емкости смесителя 145 л
Производительность газобетона в час до 2 м3
Установленная мощность 1,5 кВт
Габаритные размеры/длина 798 мм
Габаритные размеры/ширина 630 мм
Габаритные размеры/высота 1566 мм
1 шт.

Толкатель механический

Толкатель механический — это ручной механизм, обеспечивающий передвижение форм по рельсовым путям к камерам прогрева.

Габаритные размеры/длина 1385
Габаритные размеры/ширина 132
Габаритные размеры/высота 229
2 шт.

Шаблон для резки с комплектом пил мини-линии

Шаблон с пилами предназначен для разрезания газобетонного массива на отдельные блоки. Стандартный шаг для разрезания массива составляет 100 мм, поэтому есть возможность делать как стандартные блоки размером 200*300*600 мм, или исходя из потребностей. В комплект пил входит полотно для разрезания массива на блоки и струна для снятия горбушки.

Габаритные размеры/длина 1328 мм
Габаритные размеры/ширина 718 мм
Габаритные размеры/высота 400 мм
1 шт.

Описание

Мини-линия по производству газобетона серии «Конвейерная» с производительностью до 26 м3 в сутки. Линия состоит из неподвижно стоящего смесителя-активатора, передвижных форм, рельсовых путей, толкателей и шаблона для резки с комплектом пил. Автоматизировать данную комплектацию можно, заменив шаблон для резки на механизированную резательную установку мини-линии.

Комплектация

Борта форм (1,2×0,6×0,3 м на 6 газоблоков) (комплект) 13
Опоры для толкателя 3
Пенетрометр 1
Передаточная тележка 2
Поддоны форм передвижные (1,2×0,6×0,3 м на 6 газоблоков) с металлическим дном 41
Рельсовые пути под передаточную тележку 12
Рельсовые пути под формы 36
Сито для слива смеси в форму 1
Скребок для снятия горбушки 1
Смеситель для суспензии 1
Смеситель-активатор (0,25 м³) 1
Толкатель механический 2
Шаблон для резки с комплектом пил мини-линии 1

Технические характеристики

Необходимая площадь помещения от 102 м2
Размеры линии 14x8x2 м
Потребление энергии 3 кВт
Подогрев воды 50-60 °С
Температура в помещении от 15 °С
